센서 케이블 연결의 기본 개념과 신호 품질의 중요성
스마트팜이나 자동화 설비에서 센서는 시스템의 ‘눈과 귀’ 역할을 한다. 온도, 습도, CO₂, pH, EC, 조도, 토양수분 등 다양한 데이터를 실시간으로 수집해 제어기로 전달한다. 하지만 센서가 아무리 정밀하더라도 케이블 연결이 잘못되면 신호 왜곡, 오작동, 노이즈 간섭이 발생한다. 실제로 자동화 시스템의 70% 이상 오류는 센서 자체가 아니라 ‘배선 문제’에서 비롯된다. 따라서 센서 케이블 연결법을 정확히 이해하고 표준 방식으로 시공하는 것이 무엇보다 중요하다.
센서 케이블은 단순히 전원을 공급하는 역할이 아니라, 데이터를 안정적으로 전달하는 통신 경로이기도 하다. 예를 들어, 아날로그 센서의 경우 전압(0~10V)이나 전류(4~20mA) 형태로 신호를 전달한다. 디지털 센서의 경우 RS-485, Modbus, CAN, I²C, SPI 등 다양한 통신 프로토콜을 통해 데이터를 주고받는다. 각각의 신호는 미세한 전기적 차이를 기반으로 동작하기 때문에, 연결 시 케이블 구조와 극성, 접지 상태를 반드시 확인해야 한다.
일반적인 센서 케이블은 **전원선(Power), 접지선(GND), 신호선(Signal)**의 세 가닥으로 구성된다. 그러나 디지털 통신형 센서나 멀티 채널 센서는 4~8가닥 이상의 복합 케이블을 사용하기도 한다. 이때 색상 규칙을 혼동하면 단락(short)이나 반대 극성 연결(reverse polarity)이 발생해 센서가 손상될 수 있다. 따라서 반드시 제조사의 배선도(핀아웃 다이어그램)를 참고해야 한다.
센서 신호는 매우 약한 전기 신호이기 때문에, 외부 전자파(EMI)나 노이즈 간섭에 취약하다. 특히 모터, 펌프, 인버터, 히터 등의 장비 근처에서는 고주파 간섭이 발생할 수 있다. 이런 환경에서는 반드시 **쉴드 케이블(shielded cable)**을 사용하고, 쉴드선을 접지(GND)에 연결해야 한다. 또한, 케이블을 고전력 전원선과 같은 배관에 넣지 말고, 최소 10cm 이상 이격시켜 배선해야 한다.
센서 케이블 연결의 기본 원칙은 다음과 같다.
- 극성 확인 (빨강=전원+, 검정=GND, 흰색=Signal)
- 케이블 길이는 최소화 (길어질수록 신호 감쇠 증가)
- 납땜 또는 커넥터 단자 연결 시 절연 보강
- 쉴드선은 한쪽 끝만 접지 (양단 접지는 루프 노이즈 발생)
- 데이터 케이블은 전원선과 분리 배선
이 원칙을 무시하면, 센서가 정상 동작하더라도 데이터가 불안정해 제어기가 잘못된 값을 읽을 수 있다. 예를 들어, EC 센서가 2.1mS/cm를 측정해야 하는데 노이즈가 섞여 2.5mS/cm로 표시된다면, 시스템은 양액 농도를 불필요하게 희석시키거나 농축시켜 작물 생육에 직접적인 영향을 준다.
즉, 센서 케이블 연결은 단순한 전선작업이 아니라 데이터 품질을 결정짓는 기술적 과정이다.
센서 케이블 연결 방법과 단계별 실무 절차
센서 케이블 연결은 단순히 전선을 묶는 것이 아니라, 전기적 신호 특성과 물리적 안정성을 함께 고려해야 한다.
아래는 현장에서 많이 사용하는 표준 연결 절차를 단계별로 정리한 것이다.
1단계: 전원 차단 및 작업 환경 준비
연결 작업 전 반드시 전원을 차단해야 한다. 센서의 전원은 일반적으로 DC 5V, 12V, 24V 등 저전압이지만, 전류가 흐르는 상태에서 선을 연결하면 회로 손상이나 감전 위험이 있다. 또한 작업 전에는 멀티미터를 이용해 전원 극성을 확인하고, 접지 상태가 올바른지 점검해야 한다.
2단계: 케이블 스트리핑(피복 제거)
케이블 끝단의 피복을 약 5~8mm 정도 벗긴다. 이때 칼날로 내부 구리선을 자르지 않도록 주의해야 한다. 구리선이 절단되면 저항이 높아지고 신호가 불안정해진다. 스트리핑 후에는 꼬임(Twist)을 유지하여 노이즈 억제 효과를 극대화한다.

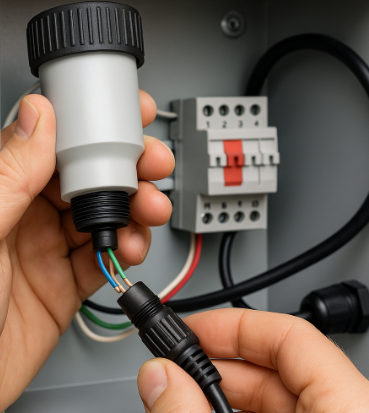

3단계: 단자 연결(납땜 또는 커넥터 체결)
센서와 제어기 간의 연결은 크게 두 가지 방식이 있다.
- 납땜 방식: 영구적 연결로 신호 손실이 거의 없지만, 분리·교체가 어렵다.
- 커넥터 방식: 유지보수가 쉽고 표준화된 플러그(JST, Molex, M12 등)를 사용한다.
납땜할 경우 주석 납을 얇게 도포하고, 열을 오래 가하지 않도록 한다. 과열은 절연층 손상을 초래한다. 납땜 후에는 반드시 **수축튜브(heat-shrink tube)**로 절연을 강화한다.
4단계: 신호선과 전원선 연결
센서 케이블은 보통 다음과 같은 색상 표준을 따른다.
- 빨강 (VCC) : +전원
- 검정 (GND) : 접지
- 흰색 (Signal) : 데이터 출력
- 초록/노랑 (Comm) : 통신선 (RS-485 등)
하지만 제조사에 따라 색상이 다를 수 있으므로, 반드시 데이터시트를 참고한다.
5단계: 쉴드 및 접지 연결
쉴드선이 포함된 케이블은 한쪽 끝(제어기 측)에만 접지해야 한다. 양쪽 모두 접지하면 루프 전류가 발생해 신호 노이즈가 증가한다.
접지는 반드시 금속 차폐판이나 접지봉에 연결하며, 다른 고전압 회로의 접지선과 분리해야 한다.
6단계: 연결 후 신호 검증 테스트
모든 연결이 끝나면, 멀티미터나 오실로스코프를 이용해 전압과 신호 파형을 확인한다. 전압이 정상 범위(예: 24V DC ±5%)에 있는지, 신호가 일정한 패턴으로 출력되는지 확인한다.
7단계: 방수 및 물리적 보호 처리
농업 환경은 습기와 먼지가 많기 때문에, 연결부를 실리콘 실링이나 방수 커넥터(IP67 등급)로 마감해야 한다. 또한 케이블을 케이블타이로 고정하고, 장비의 진동에 의한 단선을 방지하기 위해 여유 루프를 둔다.
마지막으로, 연결 상태를 사진으로 기록하거나 도면에 표시해두면 유지보수 시 큰 도움이 된다.
센서 연결 시 자주 발생하는 문제와 전문가의 해결 팁
센서 케이블 연결이 잘못되면 시스템 전체가 불안정해지고, 측정값이 비정상적으로 흔들리는 현상이 나타난다. 이러한 문제는 대부분 단순한 연결 실수나 접촉 불량에서 비롯된다.
1. 신호 노이즈 문제
센서 출력값이 불규칙하게 변하거나 갑자기 0으로 떨어진다면 노이즈 간섭을 의심해야 한다. 모터나 인버터 근처의 케이블은 고주파를 방출하기 때문에, 센서 케이블은 반드시 차폐 쉴드선을 사용하고, 데이터 케이블은 금속 덕트나 접지된 배관 내부로 배선해야 한다.
2. 접촉 불량 문제
특히 커넥터 방식에서 흔한 오류다. 커넥터 핀의 산화, 먼지, 수분 침투가 접촉 저항을 높인다. 이때는 핀을 IPA(이소프로필 알코올)로 세척하고, 접점윤활제(Contact Grease)를 도포하면 해결된다.
3. 극성 반대 연결 문제
VCC와 GND를 반대로 연결하면 센서가 즉시 손상될 수 있다. 일부 고급 센서는 역극성 보호 회로가 있지만, 일반 센서는 보호되지 않는다. 연결 전 반드시 멀티미터로 전압 방향을 확인하는 습관을 가져야 한다.
4. 길이 초과에 따른 신호 감쇠
케이블이 30m 이상 길어지면 전압 강하와 신호 감쇠가 발생한다. 이 경우 굵은 전선(0.5mm² 이상)을 사용하거나, 리피터(신호 증폭기)를 중간에 설치해야 한다. 특히 RS-485 통신에서는 종단저항(120Ω)을 정확히 설치해야 통신 오류를 방지할 수 있다.
5. 접지 루프(ground loop) 현상
양쪽 접지선이 서로 다른 전위에 있을 경우 루프 전류가 흐르며 신호가 왜곡된다. 접지는 반드시 한 지점에서만 연결하는 ‘스타형 접지(Star Ground)’ 구조를 유지해야 한다.
개인적인 경험으로, 필자는 스마트팜 제어기 설치 현장에서 센서 데이터가 간헐적으로 튀는 문제를 자주 보았다. 원인은 대부분 케이블 차폐선이 양단 접지된 상태였다. 한쪽만 접지로 변경하자 노이즈가 90% 이상 줄었다.
6. 온도나 습기에 의한 단락(short)
비닐하우스 내부는 결로가 자주 생기므로, 커넥터 내부에 방습제를 넣거나 실리콘으로 밀폐하는 것이 좋다. 또한 직사광선 노출로 인한 절연 손상을 방지하기 위해 자외선 차단 튜브를 사용하면 케이블 수명을 2배 이상 늘릴 수 있다.
마지막으로, 모든 센서 연결부에는 라벨링을 붙이는 것이 필수다. “EC_SENSOR_01”, “TEMP_02”처럼 명확한 이름을 부여하면, 유지보수 시 혼선이 줄어든다. 필드 작업자가 바뀌어도 즉시 인식할 수 있는 관리 체계가 효율적인 자동화의 핵심이다.
센서 케이블 연결은 단순한 배선이 아니라 신호 품질과 시스템 안정성을 좌우하는 기술 작업이다.
정확한 극성 연결, 차폐 접지, 길이 관리, 절연 보호를 통해 센서 신호를 안정적으로 유지해야 한다.
기초적인 연결 원칙만 제대로 지켜도 장비 수명은 30%, 데이터 신뢰도는 50% 이상 향상된다.
스마트팜의 성공은 결국 센서 신호가 얼마나 ‘깨끗하게’ 전달되느냐에 달려 있다.
